Monitorar uma hidroponia caseira em tempo real custa entre R$ 595 e R$ 1.090 em peças e cabe em uma tarde de garagem. Com um ESP32 DevKit V1 (R$ 60), sensores DFRobot Gravity de pH e TDS (R$ 430 juntos), um DS18B20 à prova d'água (R$ 25) e as nuvens gratuitas Blynk e ThingSpeak, você acompanha pH entre 5,5 e 6,5, condutividade elétrica de 1,0 a 1,5 dS/m e temperatura da solução de 18 a 22 °C pelo celular, de qualquer lugar, com alerta quando algo sai da faixa.
Este é um tutorial de montagem, não um panorama de tecnologia. Se você ainda está decidindo quais sensores existem, quais protocolos usar ou qual placa comprar, leia antes o nosso guia conceitual de automação e IoT em hidroponia com ESP32, que cobre a teoria de sensores, protocolos de comunicação e comparação entre microcontroladores. Aqui a decisão já está tomada: ESP32, DFRobot Gravity, Blynk e ThingSpeak. O que segue é lista de compras com preço, ligação pino a pino, código comentado em português, calibração com solução tampão e o teste final.
| Fato-chave | Valor |
|---|---|
| Custo BR (stack mínimo) | ~R$ 595 |
| Custo BR (stack robusto) | ~R$ 1.090 |
| Parâmetros monitorados | pH, EC, temperatura da solução, temperatura e umidade do ar |
| Tempo de montagem (iniciante) | 4 a 6 h |
| Plataformas usadas | Blynk IoT (dashboard) + ThingSpeak (histórico) |
O que este projeto faz e para quem serve

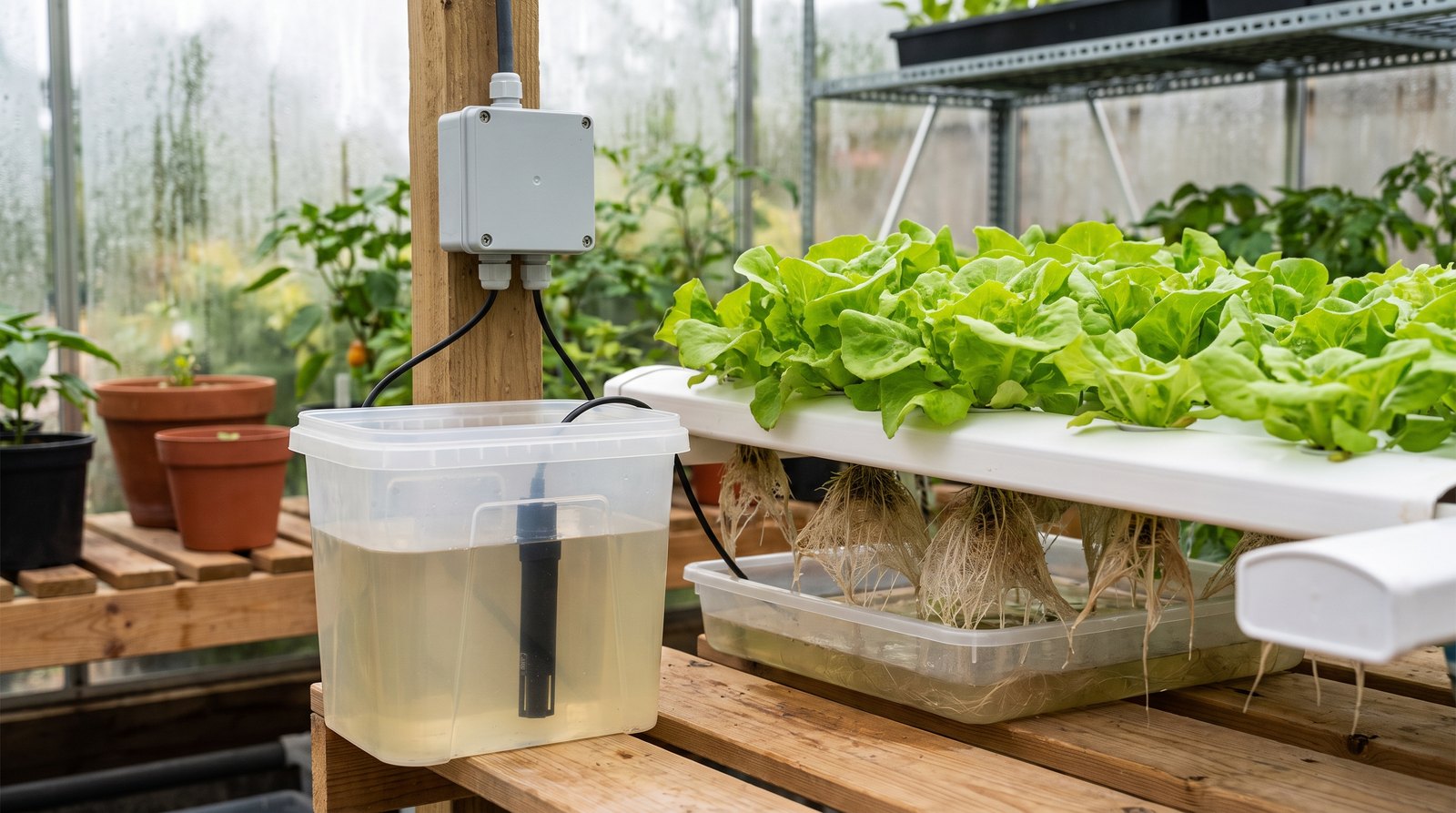

Este projeto é um nó de monitoramento hidropônico: um ESP32 alimentado por fonte, com três sondas mergulhadas no reservatório, que lê pH, condutividade elétrica e temperatura a cada 60 segundos e publica os valores simultaneamente em dois serviços de nuvem gratuitos. Ele não corrige nada sozinho na versão descrita aqui, ele avisa. A automação com bombas peristálticas aparece no fim do artigo como upgrade.
A dor que ele resolve é concreta. Em um sistema NFT com 200 pés de alface e reservatório de 500 litros, uma queda de pH para 4,5 durante um fim de semana bloqueia a absorção de cálcio e a lavoura chega na segunda-feira com necrose de bordas. Quem mede uma vez por dia com caneta de bolso não vê a curva, vê o estrago. Quem mede a cada minuto vê a inclinação e intervém antes.
O público certo para este tutorial: quem já tem um sistema hidropônico rodando (nem que seja uma bancada de 6 perfis na varanda), sabe soldar ou pelo menos usar protoboard, e consegue gravar um sketch pela Arduino IDE. Se você ainda não montou o sistema, comece pelo nosso guia de hidroponia caseira passo a passo e volte aqui depois. Se o sistema já está de pé mas você ainda não domina a química da solução, o guia completo de solução nutritiva explica as faixas de pH e EC que este projeto vai vigiar.
A validação acadêmica desse formato de projeto existe. Sneineh e Shabaneh publicaram em 2023 na MethodsX o artigo Design of a smart hydroponics monitoring system using an ESP32 microcontroller and the Internet of Things, descrevendo exatamente essa arquitetura (ESP32, sensores de pH e EC, aplicativo Blynk, três bombas auxiliares) e reportando manutenção de pH entre 6,8 e 7,0 e EC entre 1.296 e 1.779 ppm ao longo do ciclo de alface. No Brasil, o TCC de Mangueira no IFPB Cajazeiras documenta um sistema equivalente para hidroponia de pequeno porte.
Lista de compras (BOM) com preços no Brasil
A tabela abaixo é a lista completa do stack robusto. Os itens marcados como opcionais podem ficar de fora sem prejuízo para o funcionamento básico. Preços de referência de julho de 2026 em lojas nacionais como Eletrogate e FilipeFlop, sujeitos a variação cambial porque a maioria dos sensores é importada.
| # | Componente | Modelo recomendado | Preço (R$) | Onde comprar | Função |
|---|---|---|---|---|---|
| 1 | Microcontrolador | ESP32 DevKit V1 (38 pinos) | 60 | Eletrogate, FilipeFlop, Baú da Eletrônica | Cérebro do sistema |
| 2 | Sensor de pH | DFRobot Gravity SEN0161-V2 | 250 | Eletrogate, AliExpress | Mede pH da solução |
| 3 | Sensor TDS/EC | DFRobot Gravity SEN0244 | 180 | Eletrogate, AliExpress | Mede condutividade |
| 4 | Temperatura da solução | DS18B20 à prova d'água + resistor 4,7 kΩ | 25 | Eletrogate | Compensa a leitura de EC |
| 5 | Temperatura e umidade do ar | DHT22 ou BME280 | 35 | Eletrogate | Microclima da estufa |
| 6 | Nível do reservatório (opcional) | A02YYUW ultrassônico UART | 110 | AliExpress | Avisa quando a água baixa |
| 7 | ADC externo (opcional) | ADS1115 16 bits I²C | 30 | Eletrogate | Melhora a leitura analógica |
| 8 | Display (opcional) | OLED SSD1306 0,96" I²C | 25 | Eletrogate | Status local sem celular |
| 9 | Módulo relé | Relé 5 V de 4 canais opto-isolado | 35 | Eletrogate | Aciona bombas na fase 2 |
| 10 | Bomba peristáltica (opcional) | Dosadora DC 12 V | 120 | AliExpress, Mercado Livre | Dosa pH-down e A+B |
| 11 | Fonte 12 V 2 A | Chaveada com plugue P4 | 30 | Eletrogate | Alimenta bombas |
| 12 | Conversor DC-DC | Buck LM2596 (12 V para 5 V) | 12 | Eletrogate | Alimenta ESP32 e sensores |
| 13 | Caixa de proteção | Plástica IP65 | 50 | Eletrogate | Protege a eletrônica na estufa |
| 14 | Soluções tampão | pH 4,01 + 6,86 + 9,18 | 80 | Bruno Palma Hidroponia | Calibração do eletrodo |
| 15 | Solução padrão de EC | 1.413 µS/cm (≈707 ppm) | 50 | Bruno Palma Hidroponia | Calibração do TDS |
| Total do stack robusto | ~1.090 |
Stack mínimo funcional (R$ 595): ESP32 + sensor de pH DFRobot + sensor TDS + DS18B20 + soluções tampão + fonte + conversor buck. É o suficiente para ler os três parâmetros que mais importam e mandar tudo para a nuvem.
Stack econômico (R$ 420): troque o sensor DFRobot de pH pelo módulo PH-4502c (R$ 80 a R$ 150) somado a um ADS1115 (R$ 30) e dispense o display. O ADS1115 compensa o ADC ruidoso do ESP32 nessa configuração. O blog da Eletrogate tem um tutorial dedicado a essa combinação em português.
Onde economizar e onde não economizar. Pode economizar no display, no sensor de nível, na caixa e na placa (protoboard funciona bem para testes de bancada). Não economize no eletrodo de pH: sondas genéricas de menos de R$ 60 no marketplace costumam vir com bulbo de vidro fino, deriva rápida e sem certificado de faixa. E não economize nas soluções tampão. Calibrar com vinagre ou bicarbonato, receita que circula em vídeos de YouTube, é matematicamente inútil porque nenhum dos dois é tamponado com valor conhecido e estável.
Para quem quer comparar antes de decidir se vale a pena o DIY: controladores comerciais brasileiros como o Cultlight pHEC-B2 custam R$ 4.500 no PIX (R$ 5.000 no cartão), e o Wi-Fi Hydroponics Kit da Atlas Scientific sai por US$ 600 a US$ 900. O DIY custa de um quarto a um oitavo disso, em troca do seu tempo e da sua responsabilidade sobre a calibração.

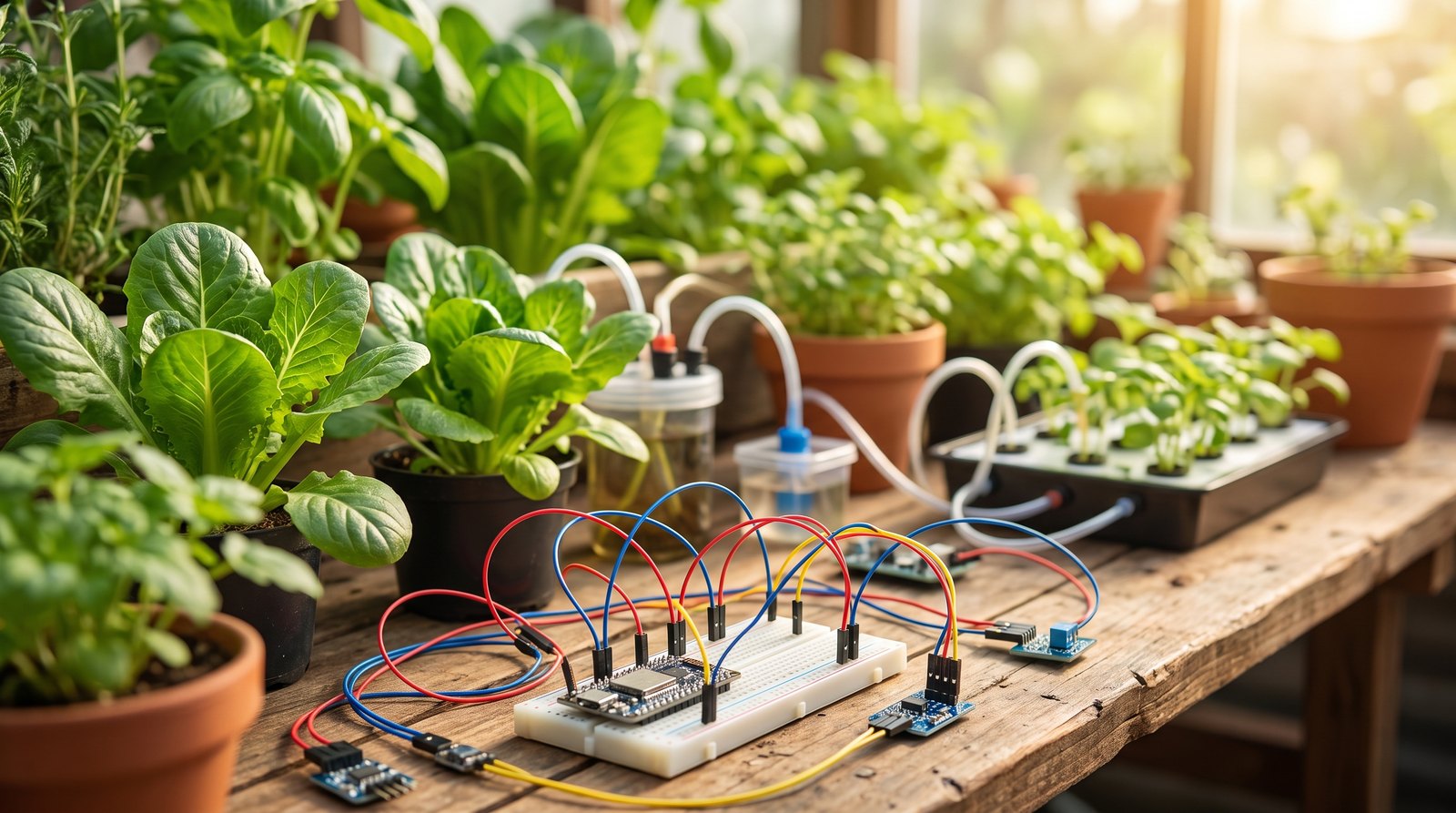

Esquema de ligação pino a pino
O ESP32 DevKit V1 tem dois blocos de ADC. O ADC1 (GPIOs 32 a 39) funciona sempre. O ADC2 (GPIOs 0, 2, 4, 12 a 15, 25 a 27) deixa de funcionar quando o Wi-Fi está ligado, porque o rádio usa o mesmo periférico. Como este projeto vive conectado, todos os sensores analógicos vão obrigatoriamente no ADC1. Essa é a armadilha número um de quem copia esquema de tutorial de Arduino UNO.
| Sensor / módulo | Pino do ESP32 | Tipo | Observação |
|---|---|---|---|
| Sinal do sensor de pH (SEN0161-V2) | GPIO 35 | ADC1_CH7, entrada | Somente entrada, sem pull-up interno |
| Sinal do sensor TDS (SEN0244) | GPIO 34 | ADC1_CH6, entrada | Somente entrada |
| Dados do DS18B20 | GPIO 4 | Digital 1-Wire | Resistor 4,7 kΩ entre dado e 3,3 V |
| Dados do DHT22 | GPIO 15 | Digital | Resistor 10 kΩ de pull-up |
| SDA do OLED / ADS1115 | GPIO 21 | I²C | Barramento compartilhado |
| SCL do OLED / ADS1115 | GPIO 22 | I²C | Barramento compartilhado |
| IN1 do módulo relé | GPIO 13 | Digital de saída | Relé opto-isolado, lógica invertida |
| RX do A02YYUW (nível) | GPIO 16 | UART2 RX | Sensor transmite em 9600 baud |
| Alimentação dos sensores Gravity | pino 3V3 | Alimentação | Gravity V2 aceita de 3,3 a 5,5 V |
| Terra comum | GND | Referência | Ver ressalva sobre ground loop abaixo |
Alimentação. A fonte de 12 V 2 A entra no conversor buck LM2596, ajustado para 5 V com multímetro antes de conectar qualquer coisa (gire o trimpot com a saída medida e sem carga). Os 5 V vão para o pino VIN do ESP32 e para o módulo relé. Os sensores Gravity de pH e TDS ficam nos 3,3 V do próprio ESP32, porque a versão V2 já tem regulador interno e entregar 5 V no sinal analógico com o ADC de 3,3 V queima a entrada. Se o seu sensor for uma versão antiga só de 5 V, use divisor resistivo de dois resistores iguais na saída de sinal.
O ground loop, explicado. Eletrodo de pH e sonda de EC são, ambos, células eletroquímicas mergulhadas no mesmo líquido. Quando os dois compartilham o terra e leem ao mesmo tempo, a corrente de excitação do sensor de EC atravessa a solução e aparece como ruído na leitura de pH. O sintoma clássico é o pH oscilar meio ponto sempre que a bomba liga. Há três saídas: usar isoladores analógicos (DFRobot SEN0345 ou equivalente) entre cada sonda e o ADC; multiplexar no tempo, lendo o pH com a excitação do EC desligada e vice-versa; ou alimentar bomba e eletrônica com fontes fisicamente separadas. A segunda opção é gratuita e está implementada no código abaixo.
Aterramento e instalação. Se o painel fica em estufa, use caixa IP65 conforme a ABNT NBR IEC 60529 e siga a NBR 5410 para a parte de 127/220 V da fonte. Cabo de sonda passando junto de cabo de bomba capta ruído: separe fisicamente, e se não der, use cabo blindado com a malha aterrada em uma ponta só.
O código comentado, bloco por bloco
O sketch completo tem cerca de 200 linhas. Vou apresentá-lo em blocos, do topo para baixo, para você montar no seu editor com entendimento e não por copiar e colar.
Bibliotecas a instalar pela Arduino IDE (Ferramentas → Gerenciar Bibliotecas): Blynk (versão 1.3.x ou superior, da Volodymyr Shymanskyy), OneWire (Paul Stoffregen), DallasTemperature (Miles Burton), GravityTDS (DFRobot) e DHT sensor library (Adafruit). A biblioteca de pH vem do fork DFRobot_ESP_PH da GreenPonik, que precisa ser instalada manualmente pelo ZIP porque adapta a EEPROM do ESP32. Na placa, selecione "DOIT ESP32 DEVKIT V1".
Bloco 1: credenciais e includes
// secrets.h -- este arquivo entra no .gitignore, NUNCA no GitHub público
#define BLYNK_TEMPLATE_ID "TMPLxxxxxxxx"
#define BLYNK_TEMPLATE_NAME "Hidroponia"
#define BLYNK_AUTH_TOKEN "seu_token_de_32_caracteres"
#define WIFI_SSID "SuaRede2G"
#define WIFI_PASS "sua_senha"
#define TS_API_KEY "SUA_WRITE_API_KEY"
#include "secrets.h"
#include <WiFi.h>
#include <HTTPClient.h>
#include <BlynkSimpleEsp32.h>
#include <OneWire.h>
#include <DallasTemperature.h>
#include <EEPROM.h>
#include "DFRobot_ESP_PH.h"
#include "GravityTDS.h"
#define PINO_PH 35 // ADC1_CH7
#define PINO_TDS 34 // ADC1_CH6
#define PINO_DS18 4 // 1-Wire
#define TENSAO_REF 3300 // mV do ADC do ESP32
DFRobot_ESP_PH sensorPH;
GravityTDS sensorTDS;
OneWire barramento(PINO_DS18);
DallasTemperature sensorTemp(&barramento);
BlynkTimer cronometro;
float phAtual = 0, ecAtual = 0, tempAtual = 25.0;
O secrets.h separado não é preciosismo. Token do Blynk vazado em repositório público dá a qualquer pessoa controle sobre o seu dispositivo, incluindo os relés.
Bloco 2: leitura com mediana, não com média
// Lê 'n' amostras do ADC, ordena e devolve a mediana.
// A mediana descarta picos de ruído que a média simples carregaria.
int lerMediana(int pino, int n) {
int amostras[n];
for (int i = 0; i < n; i++) {
amostras[i] = analogRead(pino);
delay(10);
}
// ordenação por bolha: n é pequeno (10), custo irrelevante
for (int i = 0; i < n - 1; i++)
for (int j = i + 1; j < n; j++)
if (amostras[j] < amostras[i]) {
int tmp = amostras[i]; amostras[i] = amostras[j]; amostras[j] = tmp;
}
return amostras[n / 2];
}
Média aritmética de dez leituras ainda incorpora o pico de ruído que a bomba injeta. A mediana joga fora os extremos. Essa troca de três linhas costuma valer mais que qualquer filtro capacitivo no hardware.
Bloco 3: as funções de leitura de cada grandeza
void lerTemperatura() {
sensorTemp.requestTemperatures();
float t = sensorTemp.getTempCByIndex(0);
if (t > -50 && t < 90) tempAtual = t; // descarta leitura inválida (-127)
}
void lerPH() {
float mv = (float)lerMediana(PINO_PH, 10) / 4095.0 * TENSAO_REF;
// readPH aplica offset e slope gravados na EEPROM pela calibração
phAtual = sensorPH.readPH(mv, tempAtual);
}
void lerEC() {
sensorTDS.setTemperature(tempAtual); // compensação: EC varia ~2 %/°C
sensorTDS.setAdcRange(4096); // ADC de 12 bits do ESP32
sensorTDS.update();
float ppm = sensorTDS.getTdsValue();
ecAtual = ppm / 500.0; // ppm(escala 500) -> dS/m aproximado
}
A conversão de ppm para dS/m depende da escala do aparelho. O TDS Gravity usa fator 0,5 (escala NaCl 500), então dividir por 500 dá a EC em dS/m. Se você compara com uma caneta que usa fator 0,7 (escala 700), os números não vão bater e não é defeito de nenhum dos dois.
Bloco 4: dois envios em ritmos diferentes
Este é o ponto em que a maioria dos tutoriais escorrega. As duas nuvens têm limites bem diferentes, então elas não podem ser alimentadas pelo mesmo timer. Separe: um ciclo rápido, que lê os sensores e publica no ThingSpeak a cada 60 segundos, e um ciclo lento, que só espelha os últimos valores no Blynk a cada 5 minutos.
void enviarThingSpeak() {
if (WiFi.status() != WL_CONNECTED) return;
HTTPClient http;
String url = "https://api.thingspeak.com/update?api_key=" + String(TS_API_KEY)
+ "&field1=" + String(phAtual, 2)
+ "&field2=" + String(ecAtual, 2)
+ "&field3=" + String(tempAtual, 1);
http.begin(url);
int codigo = http.GET();
Serial.printf("ThingSpeak HTTP %d
", codigo);
http.end();
}
// CICLO RÁPIDO: roda a cada 60 s. Lê os sensores e manda só para o ThingSpeak.
void cicloDeLeitura() {
lerTemperatura();
lerPH();
delay(200); // separa no tempo a excitação das duas sondas
lerEC();
if (phAtual > 6.5 || phAtual < 5.5)
Blynk.logEvent("ph_fora", String("pH em ") + String(phAtual, 2));
if (ecAtual > 2.5)
Blynk.logEvent("ec_alta", String("EC em ") + String(ecAtual, 2) + " dS/m");
enviarThingSpeak();
}
// CICLO LENTO: roda a cada 5 min. Só espelha os últimos valores no Blynk,
// que tem cota mensal de mensagens bem mais apertada (ver adiante).
void enviarBlynk() {
Blynk.virtualWrite(V1, phAtual);
Blynk.virtualWrite(V2, ecAtual);
Blynk.virtualWrite(V3, tempAtual);
}
O delay(200) entre pH e EC é a multiplexação temporal citada no esquema elétrico: nunca leia as duas sondas no mesmo instante. Repare também que os Blynk.logEvent continuam no ciclo rápido de propósito: alarme é evento raro e você quer ser avisado no minuto em que o valor sai da faixa, não cinco minutos depois. Se a sua solução vive oscilando em torno do limite, coloque uma trava simples para não disparar o mesmo evento repetidamente.
Bloco 5: setup e loop
void setup() {
Serial.begin(115200);
EEPROM.begin(32); // espaço para offset e slope do pH
sensorPH.begin();
sensorTDS.setPin(PINO_TDS);
sensorTDS.setAref(3.3);
sensorTDS.begin();
sensorTemp.begin();
Blynk.begin(BLYNK_AUTH_TOKEN, WIFI_SSID, WIFI_PASS);
// 60 s: leitura + ThingSpeak (1.440 envios/dia, folgado nos 3 milhões/ano)
cronometro.setInterval(60000L, cicloDeLeitura);
// 5 min: Blynk. São 3 valores x 288 ciclos/dia = 864 mensagens/dia,
// cerca de 26 mil/mês, dentro das 100 mil do plano gratuito.
cronometro.setInterval(300000L, enviarBlynk);
}
void loop() {
Blynk.run();
cronometro.run();
// trata comandos de calibração digitados no monitor serial
if (Serial.available() > 0) {
char buffer[16]; memset(buffer, 0, 16);
Serial.readBytesUntil('
', buffer, 15);
sensorPH.calibration(
(float)lerMediana(PINO_PH, 10) / 4095.0 * TENSAO_REF, tempAtual, buffer);
}
}
Repare no que não está no loop(): nenhum delay() longo e nenhuma leitura de sensor. Quem coloca delay(60000) dentro do loop derruba a conexão Blynk, que precisa de heartbeat frequente. O BlynkTimer resolve isso agendando as duas funções sem bloquear.
Por que 60 segundos para um e 5 minutos para o outro. O plano gratuito do Blynk permite 100 mil mensagens por mês, segundo a página de preços da Blynk. Se você mandasse as três grandezas a cada 60 segundos, seriam 4.320 mensagens por dia, cerca de 130 mil por mês, ou seja, a cota estouraria antes do fim do mês e o dashboard simplesmente pararia de atualizar. A cada 5 minutos o consumo cai para cerca de 26 mil mensagens mensais, com folga confortável. Já o ThingSpeak libera 3 milhões de mensagens por ano para uso não comercial, com intervalo mínimo de 15 segundos, conforme o FAQ de licenciamento da MathWorks: um envio por minuto dá cerca de 526 mil por ano, folgado. Se você preferir um timer só, por simplicidade, use 2 minutos para os dois envios, o que também cabe nas duas cotas.
Calibração dos sensores, o passo que ninguém pode pular
Sem calibração, o sensor de pH entrega uma tensão arbitrária, não um pH. O eletrodo de vidro segue a equação de Nernst (E = E₀ − 59,16 mV por unidade de pH a 25 °C), mas o ganho real de cada eletrodo fica tipicamente entre 95 % e 99 % do teórico e cai com o uso. Calibrar é dizer ao firmware qual é o E₀ e qual é o slope daquele eletrodo específico, naquele mês específico.

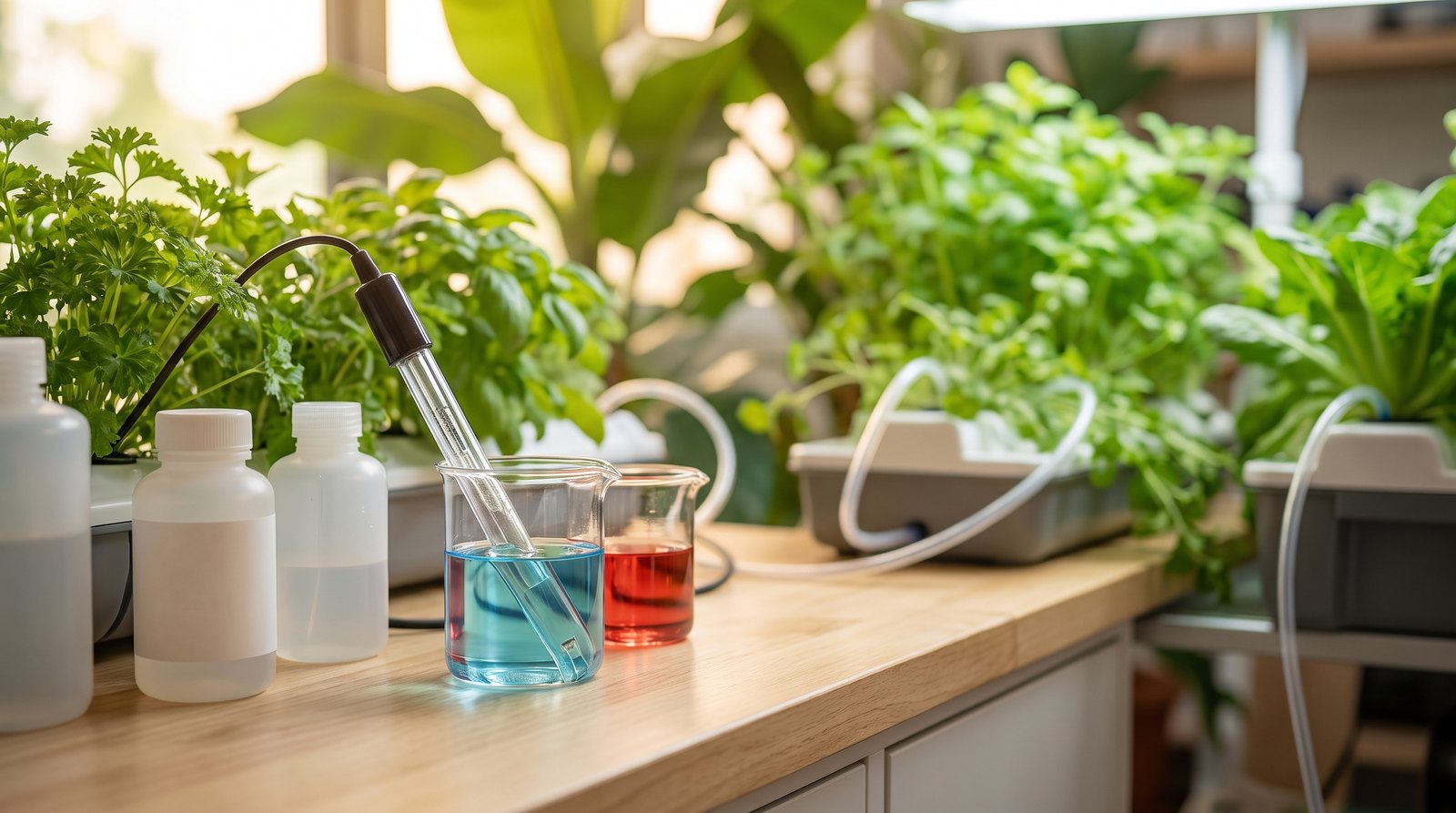

Calibração do pH em dois pontos
- Grave o sketch e abra o monitor serial em 115200 baud, com terminação de linha "Nova linha".
- Enxágue a sonda com água destilada e seque encostando papel absorvente na lateral do bulbo, nunca esfregando a ponta.
- Mergulhe na solução tampão pH 7,01 (ou 6,86, que é o padrão NIST comum no Brasil) e espere 60 segundos para a leitura estabilizar.
- Digite
enterphe pressione Enter. O firmware entra em modo de calibração. - Digite
calph. A biblioteca detecta sozinha que aquele valor corresponde ao tampão neutro e grava o offset. - Enxágue de novo com água destilada. Este passo evita contaminação cruzada: uma gota de tampão 7 dentro do frasco de tampão 4 estraga o frasco inteiro.
- Mergulhe no tampão pH 4,01, espere estabilizar, digite
calphde novo. - Digite
exitph. Offset e slope vão para a EEPROM e sobrevivem a quedas de energia.
Trabalhe com o tampão em copos pequenos separados, nunca dentro do frasco original, e descarte o que sobrou. Cada frasco aberto dura cerca de 6 meses; fechado, cerca de 2 anos.
Calibração do TDS em um ponto
Mergulhe a sonda na solução padrão de 1.413 µS/cm (equivalente a aproximadamente 707 ppm na escala 500), espere estabilizar e envie pelo serial enter, depois cal:707, depois exit. A biblioteca GravityTDS grava o fator de correção. Um ponto é suficiente porque a resposta do sensor de condutividade é praticamente linear na faixa de trabalho da hidroponia, diferente do eletrodo de pH.
Frequência e cuidados
| Item | Frequência | Motivo |
|---|---|---|
| Recalibrar pH | a cada 30 dias | Deriva de aproximadamente 0,05 pH por mês |
| Recalibrar TDS/EC | a cada 60 a 90 dias | Resposta mais estável que o eletrodo de vidro |
| Trocar solução de armazenamento | a cada 3 meses | KCl 3 M ou solução própria do fabricante |
| Substituir eletrodo de pH | 12 a 24 meses | Vida útil do bulbo de vidro |
A regra mais violada é a mais simples: o bulbo do eletrodo de pH nunca pode secar. Guardar a sonda no ar, mesmo por duas semanas, desidrata a camada de gel do vidro e mata o sensor de forma irreversível. Guarde sempre com a capa cheia de KCl 3 M ou, na falta dela, de solução tampão pH 4. Água destilada, contra a intuição, também danifica porque lixivia os íons do bulbo.
Configurando o dashboard no Blynk
O Blynk IoT entrega app mobile pronto sem programar interface. O caminho é console web primeiro, celular depois.
- Crie a conta em blynk.cloud e vá em Developer Zone → Templates → New Template. Nome "Hidroponia", hardware "ESP32", conexão "WiFi". O
TEMPLATE_IDe oTEMPLATE_NAMEgerados vão para o seusecrets.h. - Na aba Datastreams, crie três do tipo Virtual Pin: V1 (pH, double, mín. 0, máx. 14, 2 decimais), V2 (EC, double, mín. 0, máx. 5, unidade dS/m), V3 (Temperatura, double, mín. 0, máx. 50, unidade °C).
- Na aba Web Dashboard, arraste três widgets Gauge e amarre a V1, V2 e V3. Configure a faixa verde do pH entre 5,5 e 6,5 e a do EC entre 1,0 e 1,5. Adicione um widget Chart com as três séries.
- Na aba Events, crie dois eventos com os códigos exatos
ph_foraeec_alta(os mesmos strings doBlynk.logEventno código), marcando "Notifications → Push notification" e "E-mail". - Em Devices → New Device → From template, escolha "Hidroponia". O
AUTH_TOKENaparece aqui, copie para osecrets.h. - Instale o app Blynk IoT no celular, faça login com a mesma conta, abra o dispositivo e monte o layout mobile arrastando os mesmos widgets.
O plano gratuito cobre 5 dispositivos, 1 usuário e retenção de histórico de 1 semana. Para o histórico longo, entra o ThingSpeak.
Configurando o canal no ThingSpeak
- Crie uma conta MathWorks em thingspeak.mathworks.com e vá em Channels → New Channel.
- Nomeie "Hidroponia NFT" e ative três campos: Field 1 = pH, Field 2 = EC (dS/m), Field 3 = Temperatura (°C). Se você adicionou o DHT22, use Field 4 e Field 5 para temperatura e umidade do ar.
- Salve e vá na aba API Keys. Copie a Write API Key para o
TS_API_KEYdosecrets.h. - Grave o sketch de novo e observe o monitor serial:
ThingSpeak HTTP 200confirma o envio aceito. Um0no lugar do 200 quase sempre é intervalo menor que 15 segundos entre requisições, e um-1é falha de conexão. - Na aba Private View, ajuste cada gráfico para janela de 7 dias e tipo "line". A curva de pH ao longo de uma semana mostra o padrão que a leitura pontual esconde: o pH tende a subir conforme as plantas absorvem ânions, e a inclinação dessa subida é o melhor indicador de que a solução precisa ser renovada.
Vale usar as duas plataformas ao mesmo tempo porque elas resolvem problemas diferentes. Blynk entrega notificação push imediata e gauge bonito, mas guarda pouco histórico no plano grátis. ThingSpeak guarda o ano inteiro e permite análise em MATLAB, mas não tem app nativo nem alerta push decente.
| Critério | Blynk IoT (grátis) | ThingSpeak (grátis, não comercial) | Home Assistant + ESPHome |
|---|---|---|---|
| Limite de envio | 100 mil mensagens/mês | 3 milhões/ano, mín. 15 s | Sem limite |
| Dispositivos | 5 | 4 canais | Ilimitado |
| Retenção de histórico | 1 semana | Anos | Depende do disco |
| App mobile nativo | Sim, drag-and-drop | Não, apenas web | Sim (HA Companion) |
| Notificação push | Sim | Não nativa | Sim |
| Funciona sem internet | Não | Não | Sim, rede local |
| Custo real | R$ 0 | R$ 0 | R$ 0 + Raspberry Pi |
Teste de aceitação antes de confiar no sistema
Antes de deixar o painel rodando sozinho no fim de semana, faça três testes.
Teste 1, exatidão. Meça a solução do reservatório com o seu sistema e, em seguida, com uma caneta de pH calibrada no mesmo instante. Diferença aceitável: até 0,2 pH. Acima disso, recalibre.
Teste 2, resposta a degrau. Tire 500 ml da solução em um balde, adicione algumas gotas de pH-down e mergulhe a sonda. O valor no dashboard tem que cair em menos de 90 segundos. Se demorar mais, o bulbo está envelhecido ou sujo (limpe com solução de limpeza para eletrodo, nunca com detergente comum).
Teste 3, resiliência de rede. Desligue o roteador por 10 minutos. O ESP32 deve reconectar sozinho quando a rede voltar, sem precisar de reset físico. Se ele travar, adicione um watchdog simples: guarde millis() na última conexão bem sucedida e chame ESP.restart() se passar de 15 minutos sem sucesso.
Documente na primeira semana quantas leituras chegaram por dia. Um sistema saudável enviando a cada 60 segundos entrega em torno de 1.440 pontos diários no ThingSpeak. Buraco recorrente no mesmo horário costuma ser interferência de forno micro-ondas ou congestionamento do canal 2,4 GHz, e a solução é fixar o roteador em outro canal.
Quando as leituras ficam malucas: diagnóstico rápido
| Sintoma | Causa provável | O que fazer |
|---|---|---|
| pH oscila meio ponto quando a bomba liga | Ground loop entre as sondas | Multiplexar no tempo (o delay(200) do código) ou usar isolador analógico |
| Leitura de pH sempre 0 ou sempre 14 | Sensor ligado no ADC2 com Wi-Fi ativo | Mover para GPIO 32 a 39 (ADC1) |
| EC lê 10 % a mais em dia quente | Falta de compensação térmica | Conferir se o DS18B20 responde e se setTemperature() é chamado antes do update() |
| Temperatura retorna −127 °C | DS18B20 sem resistor de pull-up ou mal conectado | Colocar 4,7 kΩ entre o pino de dados e 3,3 V |
| pH responde muito devagar | Bulbo ressecado ou sujo de biofilme | Reidratar 24 h em KCl 3 M; se não voltar, trocar o eletrodo |
| Wi-Fi não conecta de jeito nenhum | Rede em 5 GHz | ESP32 só fala 2,4 GHz, criar SSID dedicado nessa banda |
| Blynk desconecta a cada poucos minutos | delay() longo no loop() | Migrar toda leitura para BlynkTimer |
| ThingSpeak devolve HTTP 0 | Envio mais rápido que 15 s | Aumentar o intervalo do timer |
| Leituras param depois de dias | Travamento por falha de reconexão | Implementar watchdog com ESP.restart() |
Um problema que não aparece no código e derruba muito projeto é a incrustação biológica na sonda. Em reservatório com luz, o biofilme cresce sobre o bulbo em duas ou três semanas e amortece a resposta. Reservatório opaco e limpeza quinzenal da sonda resolvem. O mesmo biofilme, aliás, é porta de entrada para patógenos de raiz; o assunto está detalhado no guia de pragas e doenças em hidroponia e cultivo protegido.
Ajustando os limiares para a sua cultura
Os alarmes do código estão em pH 5,5 a 6,5 e EC até 2,5 dS/m, faixa boa para folhosas segundo a fórmula de Furlani (IAC, Boletim Técnico 168, 1998), a referência de fato da hidroponia brasileira. Mas fruto não é folha, e a tabela abaixo serve para ajustar as constantes antes de gravar o sketch.
| Cultura | pH alvo | EC alvo (dS/m) | Aproximado em ppm (fator 0,5) |
|---|---|---|---|
| Alface e folhosas | 5,5 a 6,5 | 1,0 a 1,4 | 500 a 700 |
| Microverdes | 5,5 a 6,5 | 0,8 a 1,2 | 400 a 600 |
| Manjericão e ervas | 5,5 a 6,5 | 1,2 a 1,8 | 600 a 900 |
| Morango | 5,5 a 6,2 | 1,2 a 1,5 | 600 a 750 |
| Tomate | 5,5 a 6,0 | 2,0 a 3,5 | 1.000 a 1.750 |
Acima de aproximadamente 2,5 dS/m em folhosas, o potencial osmótico da solução passa a dificultar a absorção de água pela raiz e a planta murcha mesmo com o reservatório cheio. Para cultivos específicos, o guia completo de alface hidropônica e o guia de tomate hidropônico trazem as faixas por fase fenológica, que mudam entre muda, crescimento e produção.
Próximo passo: fechar a malha com bombas dosadoras
Monitorar é medir e avisar. Automatizar é medir e agir. A transição pede três coisas: bombas peristálticas de 12 V (R$ 80 a R$ 200 cada), o módulo relé opto-isolado já previsto na lista e uma lógica de controle mais cuidadosa do que parece.
A lógica ingênua "se pH > 6,5, liga a bomba de pH-down por 2 segundos" oscila com facilidade, porque a solução leva minutos para homogeneizar e o sistema dosa de novo antes de ver o efeito da dose anterior. Três salvaguardas mínimas:
- Tempo morto obrigatório. Depois de qualquer dose, bloqueie novas dosagens por 15 a 20 minutos e só releia o valor depois da recirculação completa do reservatório.
- Dose máxima diária. Conte os mililitros dosados; se passar de um teto definido, pare tudo e mande alerta. Isso impede que um sensor descalibrado despeje ácido no reservatório a noite inteira.
- Faixa morta. Não corrija entre 5,8 e 6,2. Corrigir ruído é o caminho mais curto para desperdiçar reagente e estressar a planta.
Sneineh e Shabaneh (2023) implementaram esse modelo com três bombas (água, NPK e ácido fosfórico) e mantiveram o pH entre 6,8 e 7,0 durante todo o ciclo de alface, o que serve como prova de conceito publicada.
Do ponto de vista de arquitetura, o caminho de evolução é claro: protótipo em Blynk, produção em Home Assistant com ESPHome (self-hosted, sem depender de nuvem externa e sem limite de mensagens), e escala industrial em CLP com supervisório, que é o que rodam operações como a Pink Farms, fazenda vertical de São Paulo com 750 m² e produção da ordem de 4,5 toneladas por mês. Se o seu horizonte é comercial, vale ler o guia de viabilidade econômica e ROI da hidroponia comercial antes de escalar o hardware, e o panorama de CEA no Brasil para entender onde a automação entra no custo total.
Vale a menção de contexto de mercado: segundo a DataM Intelligence, o mercado brasileiro de IoT agrícola movimentou US$ 758,31 milhões em 2024 com projeção de US$ 2,1 bilhões em 2032 (CAGR de 13,58 %), enquanto a Grand View Research projeta US$ 2,25 bilhões já em 2030. O mesmo levantamento da DataM aponta que apenas 23 % das áreas agrícolas brasileiras têm conectividade estável, limitação que praticamente não afeta hidroponia urbana e periurbana, justamente o nicho deste projeto.
Perguntas frequentes
Posso usar Arduino UNO em vez de ESP32 para monitorar minha hidroponia?
Tecnicamente sim, mas o ESP32 é bem superior para este caso. O ADC do UNO tem 10 bits (1.024 níveis) contra 12 bits (4.096 níveis) do ESP32, quatro vezes mais resolução para ler pH e EC. Além disso o ESP32 traz Wi-Fi nativo (o UNO precisa de shield à parte) e custa menos no Brasil, entre R$ 50 e R$ 90 contra R$ 80 a R$ 120 do UNO. Esse ganho de resolução é uma vantagem geral do ESP32 sobre o UNO; Sneineh e Shabaneh (2023, MethodsX) usaram o ESP32 nesse tipo de projeto, mas o artigo não apresenta justificativa explícita para essa escolha, apenas lista as especificações do microcontrolador utilizado.
Qual a diferença entre Blynk e ThingSpeak e qual escolher?
Blynk é melhor para dashboard mobile, com app iOS e Android pronto por drag-and-drop e plano grátis de 5 dispositivos, 1 usuário e 100 mil mensagens por mês. ThingSpeak é melhor para histórico longo e análise, com 3 milhões de mensagens por ano, 4 canais e integração MATLAB, mas sem app mobile nativo. Para iniciante a recomendação é usar as duas ao mesmo tempo, já que o ESP32 envia para ambas no mesmo ciclo de leitura.
Quanto custa montar o sistema completo no Brasil?
O stack mínimo com ESP32, sensor de pH DFRobot, sensor TDS, DS18B20 e soluções tampão sai por cerca de R$ 595. O stack robusto com sensor de nível ultrassônico, display OLED, módulo relé e bombas peristálticas chega a aproximadamente R$ 1.090. Para comparação, controladores comerciais brasileiros como o Cultlight pHEC-B2 custam R$ 4.500 no PIX (R$ 5.000 no cartão).
De quanto em quanto tempo preciso calibrar os sensores?
O eletrodo de pH deriva cerca de 0,05 pH por mês, então recalibre a cada 30 dias com soluções tampão 4,01 e 7,01 do padrão NIST. O sensor de TDS/EC aguenta de 60 a 90 dias entre calibrações quando você usa sempre a mesma solução nutritiva. Soluções tampão abertas duram aproximadamente 6 meses e fechadas cerca de 2 anos.
Qual a faixa ideal de pH e EC para alface hidropônica?
Conforme a fórmula de Furlani (IAC, Boletim Técnico 168, 1998), o pH ideal fica entre 5,5 e 6,5 e a condutividade elétrica entre 1,0 e 1,5 dS/m, o equivalente a aproximadamente 500 a 750 ppm na escala de fator 0,5. Acima de 2,5 dS/m a planta passa a ter dificuldade osmótica para absorver água, condição que merece alerta imediato no seu sistema.
Posso controlar o sistema sem internet, totalmente offline?
Sim. Use Home Assistant com ESPHome rodando em um Raspberry Pi na sua rede local, ou Node-RED com broker MQTT Mosquitto. Ambos são gratuitos, self-hosted e sem limite de mensagens, e o app HA Companion acessa de fora por VPN. A troca é que você assume a manutenção do servidor em vez de terceirizar para a nuvem.
Meus sensores de pH e EC dão leituras malucas quando a bomba liga, o que está errado?
Quase certamente é ground loop, com a corrente da bomba retornando pelo caminho do sensor. Há três soluções: instalar isoladores analógicos entre cada sonda e o ADC do ESP32, multiplexar a leitura no tempo lendo pH e EC em instantes diferentes (é o que o delay(200) do código deste tutorial faz), ou alimentar a bomba e a eletrônica com fontes fisicamente separadas.
O Wi-Fi da minha estufa é instável, como evitar perda de dados?
Ataque por três frentes. Primeiro, implemente buffer local no ESP32 com LittleFS ou SPIFFS, guardando as leituras enquanto a rede está fora e reenviando quando ela volta. Segundo, confirme que o roteador transmite em 2,4 GHz, porque o ESP32 não enxerga redes de 5 GHz. Terceiro, se a estufa está longe do roteador, use um módulo ESP32-WROOM com conector IPEX e antena externa.
Posso adicionar bombas peristálticas para corrigir pH e EC automaticamente?
Sim, é o passo natural depois do monitoramento. Use bombas peristálticas DC de 12 V, entre R$ 80 e R$ 200 cada, acionadas por módulo relé opto-isolado, e nunca dose sem tempo morto de 15 a 20 minutos entre uma dosagem e outra, sem teto de dose diária e sem faixa morta em torno do alvo. Sem essas três salvaguardas o sistema oscila e pode despejar ácido demais no reservatório.
Onde compro soluções tampão e de calibração no Brasil?
A Bruno Palma Hidroponia vende kits com tampões pH 4,01, 6,86 e 9,18 e solução padrão de EC 1.413 µS/cm. Lojas de aquarismo também costumam ter, na faixa de R$ 50 a R$ 100 por frasco de 250 ml, assim como a Amazon Brasil. Nunca use vinagre ou bicarbonato como calibração caseira, porque não são soluções tamponadas com valor estável e vão calibrar o sensor errado.
Esse projeto serve para microverdes também?
Serve, com adaptações. Microverdes têm ciclo de 7 a 14 dias e trabalham com EC mais baixa, entre 0,8 e 1,2 dS/m, para evitar queima. Nesse cultivo a temperatura do ar, a umidade relativa e a luz importam mais que pH e EC, então o combo mais útil passa a ser DHT22 ou BME280 somado a um sensor de luz BH1750, como detalhamos no guia de como iniciar o cultivo de microverdes em casa.
Como dimensionar a bateria se eu instalar o sistema longe de uma tomada?
O ESP32 consome cerca de 10 µA em deep sleep e aproximadamente 120 mA ativo. Lendo por 5 segundos a cada 60 segundos, o consumo médio fica em torno de 10 mA, o que dá cerca de 12 dias com uma célula 18650 de 3.000 mAh. Somando painel solar de 5 W e controlador de carga TP4056, o nó fica autônomo, mas as bombas de 12 V exigem banco separado porque puxam da ordem de 500 mA cada.
